双传动对辊造粒机简介

发布日期:2020-05-19来源:郑矿机器 编辑:zk1956 编辑:霍征征

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

7x24小时销售热线 15617629962

  在黏土陶粒行业,常见的造粒方式有对辊挤压造粒、滚筒造粒、窑内造粒等,其中对辊挤压造粒是采用最普遍的一种造粒方式,常见的对辊造粒机的结构有两种,一种是采用减速机直接通过联轴器驱动固定辊转动,固定辊通过摩擦力带动被动辊转动,这种结构噪音较小,维护方便,但是造粒成品率相对较低;另外一种是采用链条同时驱动两个辊子转动,两对辊同步性较好,造粒成品率较高,但结构较复杂,维护困难,噪音较大。


  这两种对辊造粒机适合处理粘度和硬度较低的物料,但在处理粘度大的物料时,物料容易粘结在轮辊表面,或者在轮辊表面的孔内未完全脱模成粒,这些物料不能一次挤压脱模成粒,且粘接在轮辊表面的物料在再次进入轮辊挤压位置时,还会影响对应的孔位置处的下一次脱模成粒,需要人工进行清理,影响制粒效率。

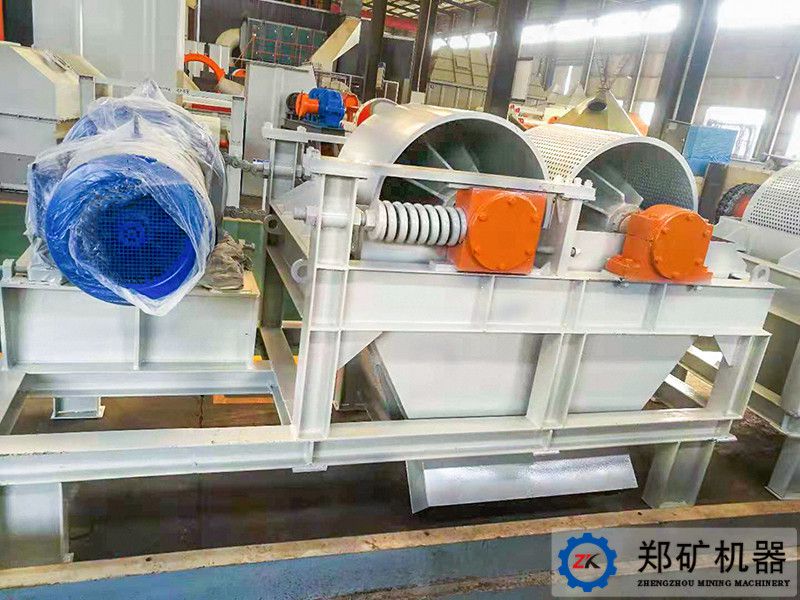

  我公司新设计一种对辊制粒机,对辊制粒机包括支撑框架,支撑框架上转动设有筒状结构的固定辊和活动辊,对辊制粒机还包括转动设置在支撑框架上的两个辅辊,第 一辅辊的外表面与固定辊的外表面贴合布置以挤压固定辊外表面上未脱模的物料,第二辅辊的外表面与活动辊外表面贴合布置以挤压活动辊外表面上未脱模的物料,支撑框架上还设有导向结构,支撑框架和各个辅辊之间均连接有弹性机构,未完全脱模的物料,能够随着对应的主动辊的转动输送至主动辊与对应的辅辊之间进行二次挤压,最终实现脱模成粒。


  1-支撑框架;2-中间梁;3-立柱;4-投料斗;5-固定辊;6-活动辊;7-固定轴承座;8-活动轴承座;9-滑动导轨;10-隔板;11-支撑座;12-驱动电机;13-减速机;14-链条;15-第 一辅辊;16-第二辅辊;17-导轨;18-丝杆;19-压簧;20-调节螺母;21-固定螺母;22-辅辊轴承座。


  以上就是关于双传动对辊造粒机的介绍,想要了解更多设备信息欢迎咨询郑矿机器客服人员。郑矿机器是一家专业矿山机械设备生产厂家,有丰富的技术积累和项目经验,诚邀各位到我厂实地参观考察!
