皮带输送机组成及各部分功能

发布日期:2020-10-13来源:郑矿机器 编辑:zk1956 编辑:邓飞

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

7x24小时销售热线 15617629962

  皮带输送机是一种常见的输送设备,该类型的设备具有结构简单、寿命长、单位长度造价低、物料输送能力强、能够实现远距输运等优点,因而被广泛应用应用在矿山、冶金、水泥、建筑等行业。

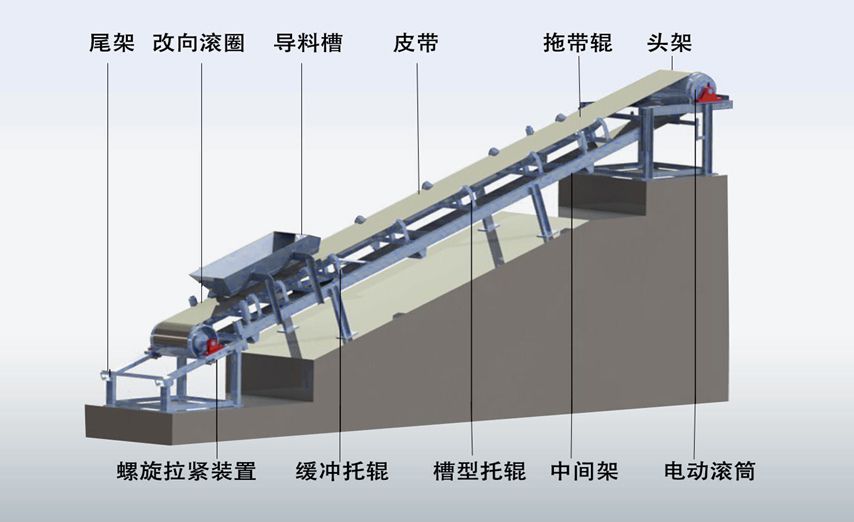

  皮带输送机虽然可以根据不同的分类规则分为不同的类型,但是基本的组成基本相同;主要由传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、安全保护装置等组成。


  传动滚筒:传动滚筒通常位于皮带机的机头侧,表面铸胶并带有向左/右的人字形或菱形纹路;滚筒的出轴侧可以是左侧、右侧或者双侧出轴;具体的出轴形式需要根据实际的使用需求来定;传动滚筒通常跟动力源通过机械连接的方式,一起组成皮带输送机的驱动装置,为皮带机正常运转提供源源不断的动力;


  改向滚筒:改向滚筒一般位于皮带机的尾部,表面一般采用光面铸胶;拉紧装置一般会和改向滚筒设计在一起。


  托辊:根据托辊的功能作用,可以分为槽形上托辊、缓冲托辊、过度托辊、回程托辊、调心托辊等不同种类的托辊;


  拉紧装置:由于皮带是弹性体,想要保证皮带机正常运行,需要把皮带拉紧,使皮带和滚筒的摩擦力大于运行时的阻力;拉紧装置主要分重锤拉紧装置、车式拉紧装置、螺旋拉紧装置、以及电动绞车拉紧装置;可以根据不同的使用需求进行选择。


  清扫器:清扫器大的分头部清扫器和空段清扫器两大类;头部清扫器一般设置在传动滚筒上,清扫装置和传动滚筒上的皮带相切;空段清扫器一般设置在皮带的下侧,靠近改向滚筒侧。


  安全保护装置:一般有跑偏检测装置、打滑检测装置、拉绳开关、张力检测装置、逆止装置等。


  皮带输送机主要由以上各部件组成,一般根据实际的使用需求来设计皮带输送机的结构布置形式,我司可以根据客户需求,生产制造多种结构形式的皮带输送机。
