氧化锌回转窑

氧化锌回转窑

规格:Φ1.4x33--Φ4.5x60(m)

适用物料: 锌精矿、锌泥、含锌尾渣、含锌烟灰等

应用领域: 主要应用于橡胶、涂料、化学、玻璃、电子等行业

突出优势

氧化锌回转窑是专业对于氧化锌设计的一种回转窑,因为氧化锌为细微粉末,因此我们必须做出一套特定的回转窑用于氧化锌。氧化锌回转窑设备煅烧机理先进,煅烧后的成品质量优异,并且该氧化锌回转窑用途广泛,不仅仅用于氧化锌,而且在别的领域也能用到,投资回报率高。

1、氧化锌回转窑设备配置简单,降低投资成本,提高生产率

2、氧化锌回转窑选矿效率高,通过煅烧冶炼获得的氧化锌质量好,结瘤量小

3、整条氧化锌生产线运行平稳,生产量大,在冶炼过程中,燃料成本也大大减少

工作原理

1、氧化锌回转窑工作原理就是煅烧锌、处理含锌物的整个过程和原理。一般多采用氧化锌回转窑处理含锌的滤饼。滤饼中的锌主要以铁酸锌、氧化物和硫酸盐形态存在,在氧化锌回转窑的高温下,铁酸锌和固体碳作用,还原为金属锌,同时锌、铅、镉的硫酸盐也被还原,井以硫化物和金屈形态挥发出来。从固相中还原和挥发出来的金属,在窑气氛作用下,又重新氧化,最后主要以氧化物形态产出。

2、注意:送入氧化锌回转窑中的空气量,应确保密中烟气有足够的氧量,使之能再氧化早先已被还原出的全部金属蒸气、硫化物和一氧化碳。增加氧化锌回转窑的空气量,则会使还原区向进科端延长。相反,减少空气量,则还原区缩短,还原区起始段向排料端延伸。
3、整个氧化锌回转窑工作原理就是利用金属锌、镉、铅和镉的硫化物以及铅的氧化物在高温下具有较高的蒸气压的特点,使锌、铅、镉等金属以氧化物形态转变为挥发物,铜和贵金属转入窑渣,再用另外的方渣从挥发物和窑渣小回收这些金属。

结构组成


氧化锌回转窑由窑体,滚圈,托轮及托轮轴,挡轮,传动装置等结构组成



1、窑体:氧化锌回转窑的窑体一般由20毫米厚的钢板焊接(或铆按)成圆筒。

2、滚圈:滚圈并不直接套在窑体上,而是通过底座垫板安装在窑体上,其作用是加固氧化锌回转窑窑体,同时可以将筒体的重量传给托轮,在耐火材料生产中所使用的氧化锌回转窑,一般有5到8个滚圈。

3、托轮及托轮轴:托轮是通过热装法装在托轮轴上,而托轮轴则装在两个有青铜轴瓦的轴承内,轴承用水淖纵冷却后出来的水温不应超过25度。

4、挡轮:挡轮为一限制装置,限制氧化锌回转窑窑体在托轮上的位置,但它不能制止窝体的上下移动。

5、传动装置:氧化锌回转窑一般是利用齿轮来带动回转的。


客户案例

客户单位:中宁宁华工贸有限公司

项目:利用炼铅水渣、锌泥、钢厂烟灰、锌矿石等煅烧冶炼次氧化锌

生产规模:处理量800吨每天(双线);窑型:φ3.3*54米

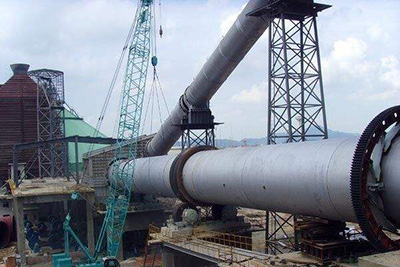

客户单位:开封新科锌业有限公司

项目:利用含锌废渣回收氧化锌、硫酸锌、盐酸及锡、铋、锗等金属

生产规模:年综合回收氧化锌2万吨;窑型:φ3.6*59米



技术参数
规格型号窑体尺寸产量(t/h)转速(r/min)电机功率(kw)重量
直径(m)长度(m)斜度(%)
φ1.43330.9-1.30.39-3.9618.547.5
φ1.6363.61.2-1.90.26-2.632252
φ1.8454.51.9-2.40.16-1.623078.2
φ1.9393.91.65-30.29-2.933077.59
φ2.0404.02.5-40.23-2.2637119.1
φ2.2454.53.4-5.40.21-2.4445128.3
φ2.5404.09.0-10.50.44-2.4455149.61
φ2.5505.06.25-7.40.62-1.8655187.37
φ2.5545.46.9-8.50.48-1.4555196.29
φ2.7424.210.0-11.00.10-1.5255198.5
φ2.8444.412.5-13.50.437-2.1855201.58
φ3.0454.512.8-14.50.5-2.4775210.94
φ3.0484.825.6-29.30.6-3.48100237
φ3.0606.012.3-14.10.3-2100310
φ3.3505.040.5-420.6-3125278
φ4.5605.048-600.6-3150350
如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系!156 1762 9962感谢您的到访!
