固(危)废回转窑

固(危)废回转窑

产品介绍:目前综合固(危)废焚烧系统以回转窑+二燃室焚烧技术为主,采用国内外先进成熟工艺,根据业主提供的处理物料的特性确定工艺路线和设备配置,为业主提供定制化全过程服务,保证污染物排放达到现行标准。

产能:10-100t/h

型号:Ø1.25×18m-Ø3.0×22m

处理物料:物料:渗滤液、市政污泥、电镀污泥、海砂泥、皮革污泥、钢厂烟道灰、酸洗污泥、废旧电池、含油污泥、糖渣、药厂滤渣、滇池污泥、铝渣、油漆渣、废旧轮胎炼油、造纸废渣、玻璃渣、陶瓷渣!


突出优势

  1、进料装置 进料装置不但要保证能稳定的进料、高效的密封效果,同时最重要的是能保证操作人员的安全,包括进料斗和一个矩形倾斜的溜槽, 由钢板制成,并用型钢加强;


  2、回转窑焚烧炉是国际上通用的危险废物处理装置,它具有适应性广、运行可靠、焚烧彻底等优点;


  3、回转窑设计中长径比(L/D)比取值应适当,可延长废物在回转窑内的停 留时间,保证了危险废物在回转窑内的完全干燥、分解和固态物质的 焚烧和炉渣的燃烬。同时采用烟气顺流的形式,使部分在回转窑内未 燃烬的垃圾在出渣室底部继续燃烧直至燃烬;


  4、废物焚烧产生的高温烟气是一种热源,对其加以回收利用可降低整个系统的运行成本,提高经济效益,同时可减轻尾气处理的负荷;


  5、良好的密封措施和炉膛负压,保证有害气体不外泄。

工作原理

    回转窑设计中长径比(L/D)比取值应适当,可延长废物在回转窑内的停 留时间,保证了危险废物在回转窑内的全部干燥、分解和固态物质的 焚烧和炉渣的燃烬。同时采用烟气顺流的形式,使部分在回转窑内未 燃烬的垃圾在出渣室底部继续燃烧直至燃烬。回转窑在进料口设有推 料机构可保证连续进料。回转窑出口温度在 800~850℃,烟气进入二燃室后,在二燃室四周切向喷入二次风,使得在二燃室中形成强烈的涡旋场,烟气中可 燃成分得以充分燃烧。同时二燃室采用独特结构设计使二燃室兼有旋 风除尘作用。二燃室出口烟温大于 1100℃,烟气在高温区停留时间 在 2 秒以上,保证烟气中包括二恶英在内的有害成分彻底分解,并满足对危险废物焚烧的要求。焚烧炉设有辅助燃烧系统,当垃圾热 值较低不能保证工艺所要求的温度时,辅助燃烧系统自动开启,保证 焚烧所需的温度和焚烧效果。


  固体(危险)废物通过进料机构送入回转窑本体内进行高温焚烧,经过 60min(45-70)左右的高温焚烧,物料被彻底焚烧成高温烟气和灰渣, 回转窑的转速可以进行调节,保持约 50mm 厚的稳定渣层可以起到保 护耐火层作用,其操作温度应控制在 850℃左右,高温烟气和灰渣从 窑尾进入二燃室,焚烧灰渣从窑尾进入出渣机,定期送到稳定化/固 化车间进行处理。

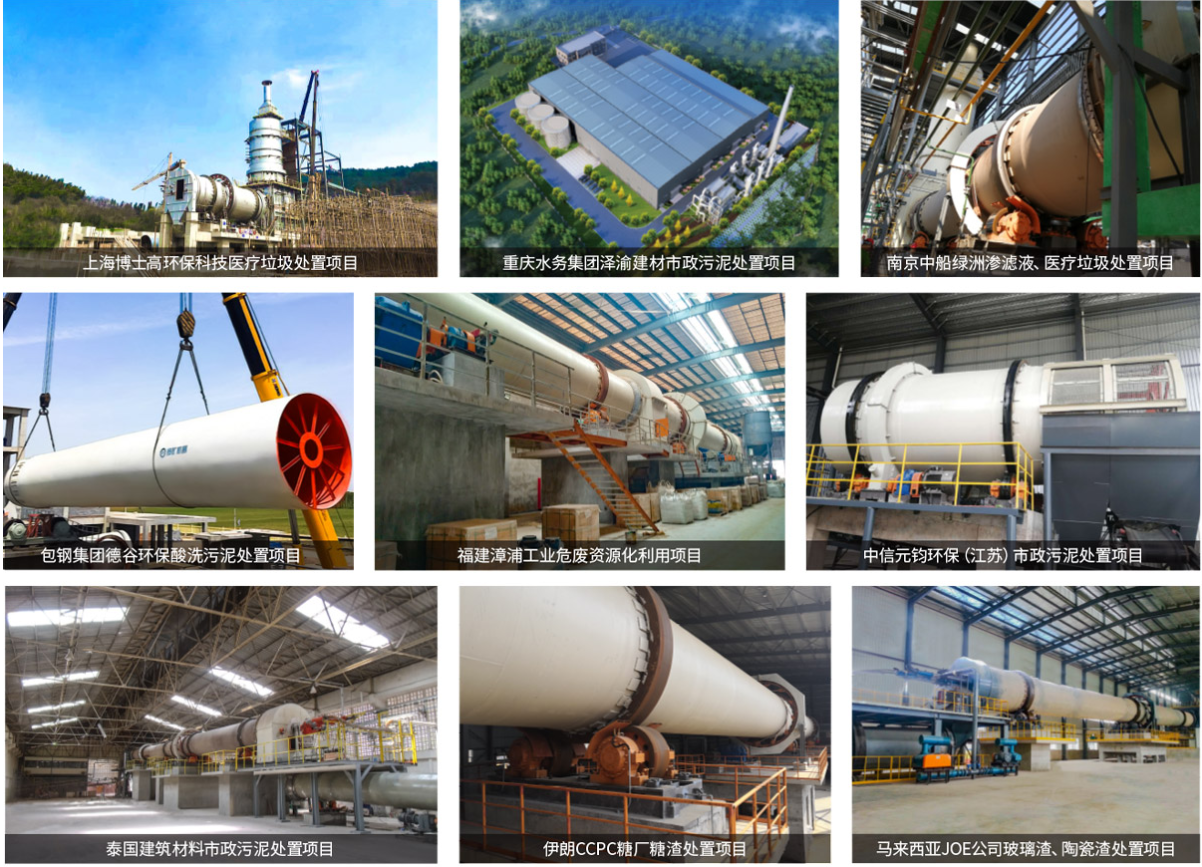

部分案例


技术参数

型号

规格

产量
  (t/h)

转速
  (rpm)

支座数

减速机型号

电动机型号

功率 (kW)

1

Φ1.6X32m

2

0.58-2.85

3

ZQ75-50

YCT250-4A

18.5

2

Φ1.6/1.9X36m

2.5-3

0.53-1.59

3

ZQ110-7

YCT250-4B

22

3

Φ1.9X39m

3-3.4

0.53-1.59

3

ZQ125-7

YCT315-4A

37

4

Φ2.2x45m

4-5

0.214-1.64

3

主Host ZS125-5 辅 Assist ZQ40-40

主Host YCT315-4B
  辅 Assist Y112M-4

45
  4

5

Φ2.5x40m

6.3

0.62-1.5

3

主Host ZS165-5辅   Assist ZS50-1

主Host YCT355-4A
  辅 Assist Y160M-6

55
  7.5

6

Φ2.5X50m

5-6

0.62-1.5

3

主Host ZS165-5辅   Assist ZS50-1

主Host YCT355-4A
  辅 Assist Y160M-6

55
  7.5

7

Φ2.5X55m

5-6

0.62-1.5

3

主Host ZS165-5辅   Assist ZS50-1

主Host YCT355-4A
  辅 Assist Y160M-6

55
  7.5

8

Φ2.7x42m

13

0.6-2.3

3

主Host ZS145-3-1
  辅 AssistZL50-16-2

主Host YCT355-4A
  辅 asslst XH195 柴油机diesel

55
  11

9

Φ2.7X44m

13

0.74-2.21

3

主Host ZSY355-50-1
  辅 Assist ZSY160-40-2

主Host YCT355-4A
  辅 asslst XH195 柴油机diesel

55
  11

10

Φ2.8x42m

14

0.5-2.503

3

主Host ZSY355-50-1
  辅 Assist ZSY160-40-2

主Host Z2-101TH
  辅 Assist Y160M-6

55
  7.5

11

Φ2.8x43m

8.3

0.62-1.5

3

主Host ZS165-6辅   Assist ZS50-1

主Host YCT355-4B
  辅 Assist Y160L-6

75
  11

12

Φ2.8X55m

6-7

0.62-1.5

3

主Host ZS165-6辅   Assist ZS50-1

主Host YCT355-4B
  辅 Assist Y160L-6

75
  11

13

Φ3x48m

8-9

0.67-3.76

3

主Host NZZL130-15-1
  辅 Assist ZL50-10-2

主Host ZSN4-280-091B
  辅 Assist YCT250-4A

110
  18.5

14

Φ3.0x50m

9.2

0.5-1.5

3

主Host ZS165-3辅   Assist ZS50-1

主Host ZSN4-280-11B
  辅 Assist Y160L-6

125
  11

15

Φ3X60m

7-9

0.5-1.5

4组

主Host ZS165-3辅   Assist ZS50-1

主Host ZSN-280-11B
  辅 Assist Y160L-6

125
  11

16

Φ3X88m

12.5

0.444-1.345

5组

主Host ZS199-5-44
  辅 Assist ZL50-8-2

主Host ZSN4-280-091B
  辅 Assist Y160L-6

110
  11

17

Φ3x100m

11-13.5

0.47-1.48

5组

主Host ZSY500-56-AL
  辅 Assist ZL50-14-2

主Host ZSN4-250-21B
  辅 Assist Y160M-4

90
  11

18

Φ3.2x48m

11-12

0.788-3.88

3

主Host NZS995-40VIBL
  辅 Assist NZS352-40IL

主Host ZSN-280-11B
  辅 Assist Y160L-6

125
  11

19

Φ3.2 X 50m

12.5

0.4-1.5

3

主Host ZL130-16辅 Assist ZL50-10

主Host ZSN4-280-11B
  辅 Assist Y180L-4

125
  22

20

Φ3.2X64m

8-10

0.4-1.5

4组

主Host ZL130-16辅 Assist ZL50-10

主Host ZSN-280-11B
  辅 Assist Y180L-4

190
  22

21

Φ3.2X118m

17

0.292-1.459

6组

主Host JH500C-SW-71
  辅 Assist ZL50-8-1

主Host 24-250-31
  辅 Assist Y160L-6

110
  11

22

Φ3.3X50m

13

0.36-3.57

3

主Host ZSY450-40-VI
  辅 Assist ZL50-14-I

主Host ZSN4-280-091B
  辅 Assist Y160M-4

160
  11

23

Φ3.3X52m

13

0.67-3.43

3

主Host NZS995-45VBL
  辅 Assist ZL50-10-I

主Host ZSN4-280-21B
  辅 Assist Y160L-6(1100)

160
  11(15HP)

24

Φ3.3X54m

14

0.92-2.74

3

主Host NZS995-45VBL
  辅 Assist ZL42.5-10-2

主Host ZSN4-280-11B
  辅 Assist Y160L-6

125
  11

25

Φ3.5X54m

14-16

0.55-3.5

3

主Host ZSY500-40-V
  辅 Assist ZSY180-31.5-2

主Host ZSN4-315-092
  辅 Assist Y200L-6

220
  18.5

26

Φ3.5/3X60m

14-16

0.39-1.95

4组

主Host JH500C-SW-56
  辅 Assist ZL50-10-2

主Host YTSP315M2-6
  辅 Assist Y160L-6

110
  11

27

Φ3.5X70m

15-17

0.4-1.5

4组

主Host ZSY500-40
  辅 Assist ZL50-14

主Host ZSN-315-082
  辅 Assist Y180L-4

280
  22

28

Φ3.5X125m

21.8

0.281-1.406

5组

主Host ZS165-4-1/2辅 Assist ZL50-8-1/2

主Host ZSN4-250-21B
  辅 Assist Y160L-6

2x90
  2X11

29

Φ3.5X130m

22

0.439-1.379

5组

主Host ZS165-3-1/2辅 Assist ZL35-14-1/2

主Host Z2-102  辅 Assist Y132S-4

2x90
  2x5.5

30

Φ3.5X145m

25

0.345-1.379

6组

主Host ZS165-3-1/2辅 Assist ZL35-14-1/2

主Host ZSN4-250-21B
  辅 Assist Y132S-4

2x90
  2x5.5

31

Φ3.6X55m

16-18

0.4-1.5

3

主Host ZSY500-40
  辅 Assist ZSY180-31.5

主Host ZSN-315-072
  辅 Assist Y180L-4

250
  22

32

Φ36X74m

20.5

0.222-1.666

4组

主Host JH560C-SW-90
  辅 Assist ZL50-17-1

主Host YTSP315M1-4
  辅 Assist Y160M-4

132
  11

33

Φ3.8X58m

20.8

0.4-1.5

3

主Host ZSY500-40
  辅 Assist ZL50-14

主Host ZSN-315-072
  辅 Assist Y180L-4

250
  22

34

Φ3.95X56m

21-23

0.6-3.3

3

主Host ZSY500-40VI
  辅 Assist ZL50-14-I

主Host ZSN4-315-072
  辅 Assist Y160L-4

250
  15

35

Φ4.0X60m

25

0.4-1.5

3

主Host ZSY630-35.5
  辅 Assist ZL65-16

主Host ZSN4-355-092
  辅 Assist Y200L-4

315
  30

36

Φ4X80m

16-20

0.4-1.5

4组

主Host ZSY630-35.5
  辅 Assist ZSY280-35.5

主Host ZSN-315-12
  辅 Assist Y200L-4

355
  30

37

Φ4/3.5/4x150m

30.42

0.343-1.714

6组

主Host JH560C-SW-56-1/2
  辅 Assist ZL50-10-1/2

主Host ZSN4-280-11B
  辅 Assist Y160L-6

2X125
  2X11

38

Φ4 X 150m

33.3

0.509-1.528

6组

主Host JH560C-SW-63-1/2
  辅 Assist ZL60-12-1/2

主Host ZSN4-280-11B
  辅 Assist Y160L-6

2X125
  2X11

39

Φ4X150m

30-34

0.402-1.587

6组

主Host JH800C-SW-90
  辅 Assist JH280-SW-40

主Host ZSN4-355-092
  辅 Assist Y200L-4

280
  30

40

Φ4.7x72m

35-38

0.35-3.5

3

主Host ZSY710-28-V
  辅 Assist ZL60-7-2

主Host Z4-400-32
  辅 Assist Y200L-4

550
  30
