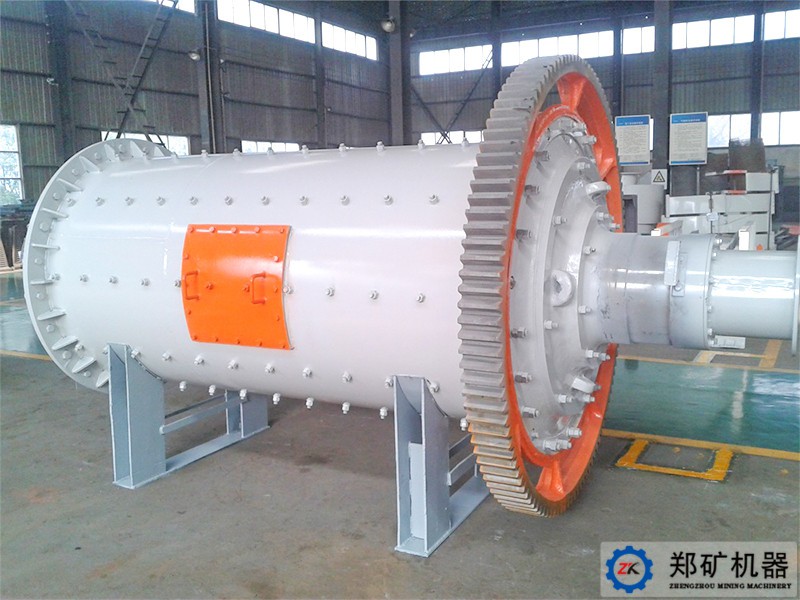

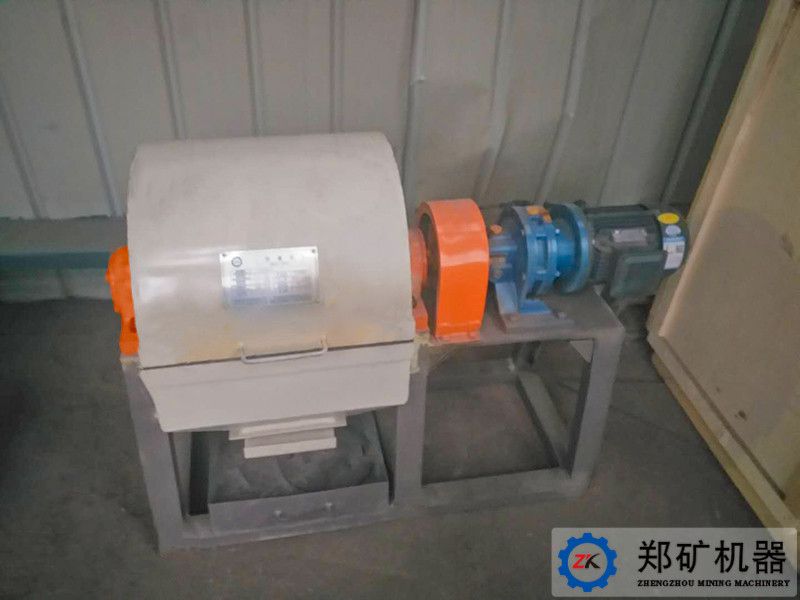

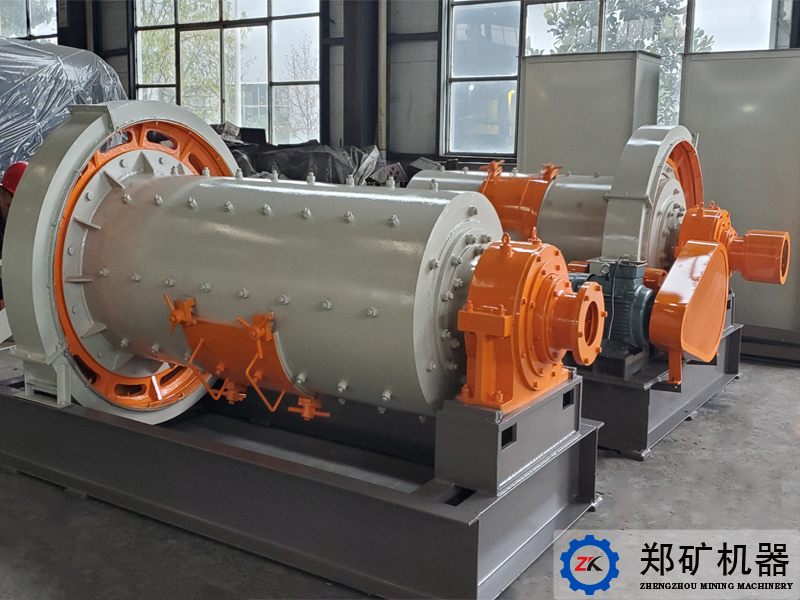

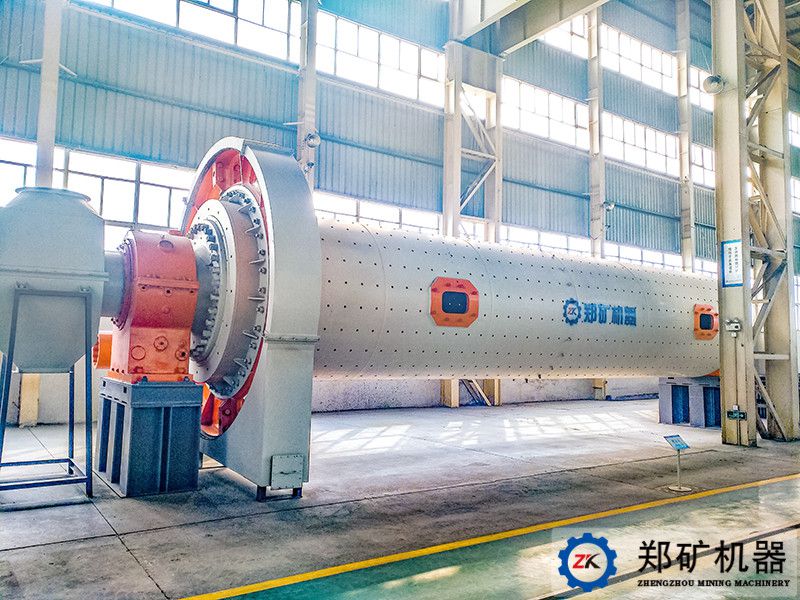

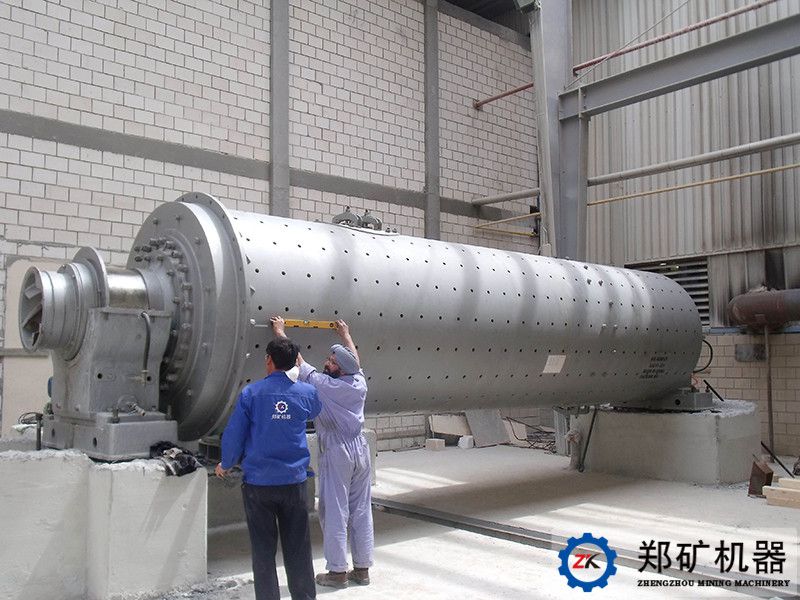

小型球磨机是物料被破碎之后,再进行粉碎的关键设备。小型球磨机根据排矿方式不同,可分格子型球磨机和溢流型球磨机两种。
应用范围:小型球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
结构组成
1、小型球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
2、进料装置:进料装置由进料溜子和进料螺旋筒组成,进料溜子内装有衬板。

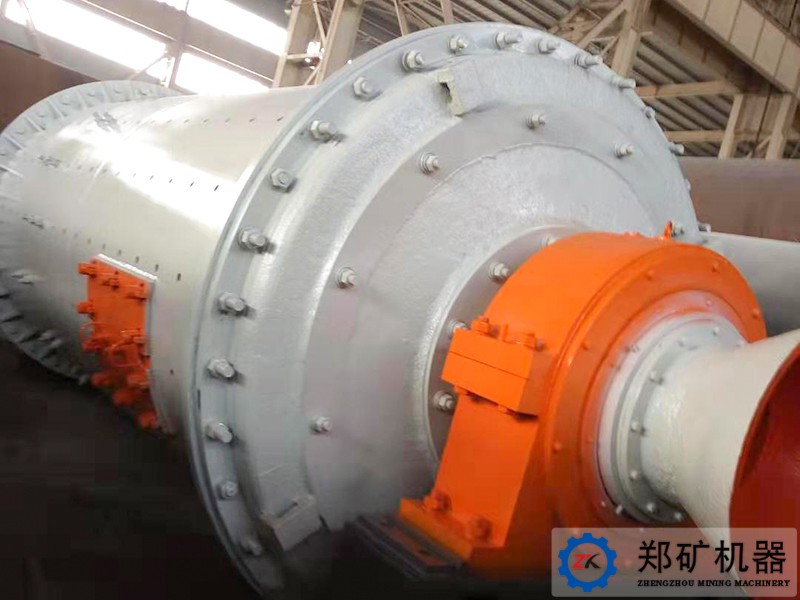

3、主轴承装置:主轴承采用滑动轴承。磨机通过空心轴支在两个主轴承上,回转部分的重量全部由主轴承承担
4、筒体回转装置:筒体回转部分由优质碳素钢板卷焊而成的筒体和磨头组成。筒体是磨机的主体,是磨机主要工作部件之一物料是在筒体内被研磨体冲击和研磨而磨成细粉的。
5、传动装置:传动装置主要由电机、传动轴、减速机、联轴器及附属设备组成,传动方式为边缘传动,即传动轴上的小齿轮与固定在筒体尾部的大齿轮啮合,带动磨机转动。
规格(m) | 产量(t/h) | 转速(r/min) | 研磨体 (t) | 电机 | 减速机 | ||
型号 | 功率(kW) | 型号 | 速比 | ||||
φ0.9×1.8 | 0.3~1.6 | 38.96 | 1.6 | Y250M-8 | 30 | ZD25-5 | 3.15 |
φ1.2×4.5 | 0.7~4 | 30.43 | 4.5 | Y280M-6 | 55 | ZD30-10 | 5.6 |
φ1.5×5.7 | 4~8 | 26.34 | 12 | JR127-8 | 130 | ZD40-7 | 4 |
φ1.83×7 | 6~8 | 23.99 | 20 | JR138-8 | 245 | ZD60-8 | 4.481 |
φ2.2×7 | 14~15 | 21.4 | 31 | JR158-8 | 380 | ZD70-9 | 5 |
φ2.4×7 | 15~17 | 21 | 36 | JR1510-8 | 475 | ZD80-9 | 5 |
φ2.6×8 | 18~21 | 19.33 | 51 | YR5602-8 / Y160L-8 | 630 / 7.5 | ZD80-11 / ZQ50 | 6.3 / 48.57 |
φ2.8×10 | 27~30 | 19.18 | 66 | YR5604-8 / Y200L-8 | 800 / 15 | MBY800-5.6 / ZSY250 | 5.6 / 90 |
φ3.0×11 | 35~40 | 18.5 | 95 | YRKK6303-8 / Y200L-8 | 1250 / 15 | MBY900 / ZSY250 | 6.3 / 90 |
φ3.2×13 | 45~50 | 17.7 | 130 | YRKK7107-8 / Y225M-8 | 1600 / 22 | MBY1000-7.1 / ZSY280 | 7.1 / 90 |
