DJ型大倾角带式输送机是用波状挡边输送带取代普通输送带，其工作原理和结构组成，与通用带式输送机相同，其部件有较大部分可与通用带式输送机的相应部件通用。DJ型输送机可在-25℃～40℃环境温度范围内连续输送堆积密度0.5～2.5t/m3之间的各种散装物料，其最大倾角为90°，输送的最大物料块度≤180mm，在输送有特殊要求的物料时，可换用特殊材料的波纹挡边输送带。根据输送工艺要求，可以单机输送，也可多台或与其它输送机组合成倾斜输送系统，实现远距离、大跨度的物料输送。
带式输送机主要由头部传动装置，尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带，胶带绕在机架两端的传动滚筒和改向滚筒上，尾部有张紧装置张紧，在沿胶带长度方向上用托辊支撑，构成封闭循环回路。当驱动装置驱动传动滚筒回转时，由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上，物料随着胶带的移动被运送到头部的卸料装置进行卸料。

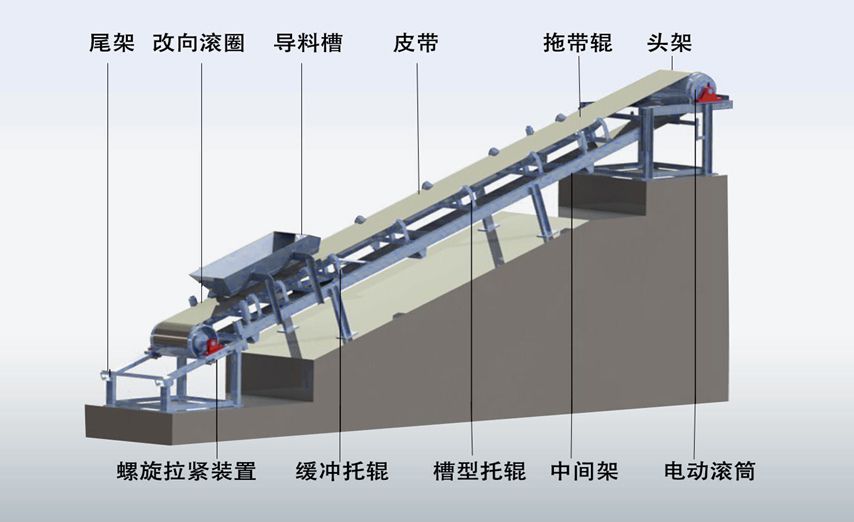

结构组成
DJ大倾角带式输送主要机由尾部拉紧装置、尾部压带装置、中部支架、托辊装置、挡边输送带、头部传动装置、空段清扫器、防跑偏装置、下料溜槽等部件组成。
1、皮带采用波纹挡边输送带，在皮带机中起牵引和承载作用，挡边、横隔板和基带形成输送物料的“闸”形容器，从而实现≤90°的大角度输送。
2、尾架装置包含尾部压带装置、转向滚筒、导料槽、尾架、螺旋拉紧装置和缓冲托辊：
3、中部支架采用钢结构设计，简化加工工序，结实耐用；头架固定有防跑偏报警装置，保证皮带机的安全运行。
4、托辊：托辊用来支承输送带和其上的物料并使之稳定运行。上部为槽形前倾上托辊，间距1m，下部为平行下托辊，能有效的防止输送机在空段部分波形带的偏移，
5、清扫装置：
空段清扫器：用来清扫粘在输送带非承载面上的粘着物。防止物料卡在尾部滚筒里。
弹簧清扫器：用来清扫粘在输送带承载面上的粘着物。
型号 | 基带宽B （mm） | 挡边高H （mm） | 横隔板间距 （mm） | 带速v （m/s） | 倾角β （°） | 输送量Q （m3/h） | 被输送物料最大块度 （mm） | 功率N （kW） |
DJ500 | 500 | 80 |
126～252 | 0.8～2.0 | 30～90 | 84 | 100 | 1.5～18.5 |
100 | 112 | |||||||
120 | 126～378 | 138 | ||||||
DJ650 | 650 | 80 |
126～252 | 0.8～2.0 | 156 | 140 | 1.5～22 | |
100 | 172 | |||||||
120 | 126～378 | 186 | ||||||
DJ800 | 800 | 80 |
126～252 | 0.8～2.0 | 186 | 180 | 2.2～45 | |
100 | 318 | |||||||
120 | 126～378 | 360 |
