TD75带式输送机

TD75带式输送机

TD75型带式输送机由于输送量大、结构简单、维护简便、通用性强等特点,该型输送机的工作环境温度一般在-25~40℃之间,物料温度一般不超过50℃,如采用耐热橡胶带可输送120℃以下的高温物料;当输送含有酸性、碱性、油类物质和有机溶剂等物料时,需采用耐油、耐酸碱的橡胶带或塑料带。同时,根据输送工艺要求,可以由单机或多机组合成水平或倾斜输送系统,输送松散密度为500~2500kg/m3的各种散装物料或成件物品。

突出优势

1可以实现多点装料、多点卸料
2、噪音小,适合工作环境要求比较安静的场合
3、结构相对简单、易于维护,主要零部件的互换性和通用性强
4、输送平稳、可靠,物料与输送带无相对运动,可以避免对输送物的破坏
5、输送能力强,输送距离远,而且运行可靠,易于实现自动化和集中化控制
6、输送范围广,可以连续输送潮湿的、干燥的、粉状和块状的物料以及成件物品
7、可根据不同输送工艺和工作环境,定制对耐热、耐寒、防水、防腐、防爆、阻燃等有特殊要求的设备


工作原理

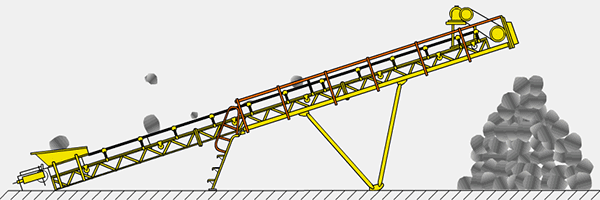

TD75型带式输送机其牵引构件和承载构件是一条环形橡胶输送带,胶带围绕在机架两端的传动滚筒和改向滚筒上,从而构成一个封闭的循环回路。当传动装置驱动传动滚筒回转时,通过传动滚筒与胶带间的摩擦力带动胶带运行;被输送的物料由导料槽添加至橡胶带上后,随着胶带的移动被运送到头部的卸料装置处,*后物料经卸料口卸下。


技术参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

*大进料粒度(mm)

输送能力
(m3/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

TD75-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

TD75-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

TD75-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

TD75-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

备品配件清单

1) 35°缓冲托辊  2) 35°槽形上托辊  3) 平行下托辊  4) 摩擦上调心托辊  5) 挡带辊

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系!156 1762 9962感谢您的到访!
