旋风除尘器

旋风除尘器

旋风除尘器也称为离心除尘器,主要用于清除工业废气中含有密度较大的非纤维性及非粘结性粉尘,可用于矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统,尤其适宜高温烟气的初始净化。

设备型号:XFCC300—XFCC2500X4

处理风量:670(m³/h)—283600(m³/h)
试用物料:粉尘颗粒

应用范围:矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统。

突出优势

1、旋风除尘器无运动部件,结构合理、除尘效果好、使用寿命长,易于安装和维护,并且设备投资和操作费用小。

2、适用于净化密度大,粒径大于5μm的粉尘,不适用于净化粘结性强的粉尘
3、没有运动部件,管理、维护方便;可以干法清灰,有利于回收有价值的粉尘
4、处理相同风量的情况下,体积小、结构简单,价格低廉

5、处理大风量时便于多台并联使用,且效率、阻力不受影响
6、耐高温,采用特殊的耐高温材料,可以耐高温;

7、除尘器内设耐磨内衬后,可用以净化含高磨蚀性粉尘的烟气

工作原理

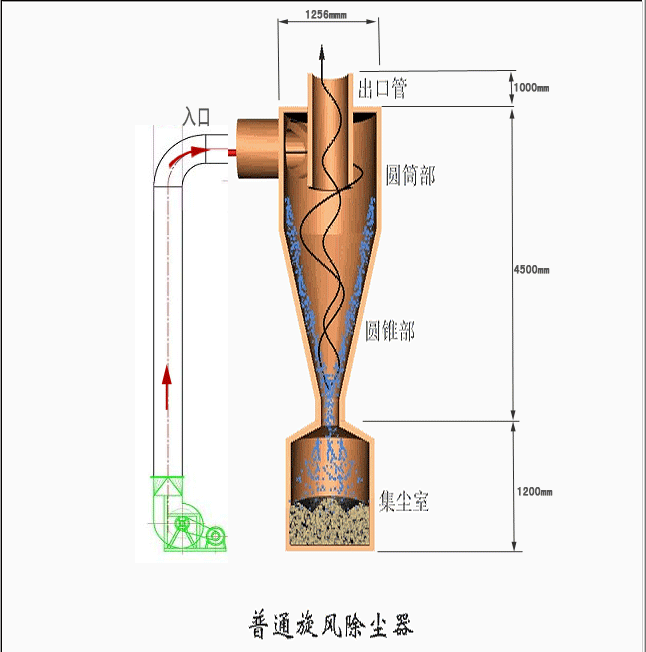

旋风除尘器的工作原理是含尘气体从进风口进入后,在内筒与外筒呈螺旋形运动。
当进入内筒后,由于含尘气体做圆周运动产生离心力,在离心力的作用下尘粒从气流中分离并捕集于器壁,再借助重力作用使尘粒落入灰斗,净化后的气体从内筒向上排出。



结构组成


旋风除尘器是由进气管、排气管、圆筒体、圆锥体和灰斗组成。
旋风除尘器主要由旋风筒体、灰斗和蜗壳(或集风帽)组成,按筒体个数分类有单筒、双筒、三筒、四筒、六筒等5种组合。
每种组合有两种排气形式,水平排气〈X型)和上部排气(丫型〕。对于X型双筒组合,另有正中进排气和旁侧进排气两种组合形式;
X型单筒和三筒只有旁侧进排气一种组合形式;四筒和六筒组合只有正中进排气形式。

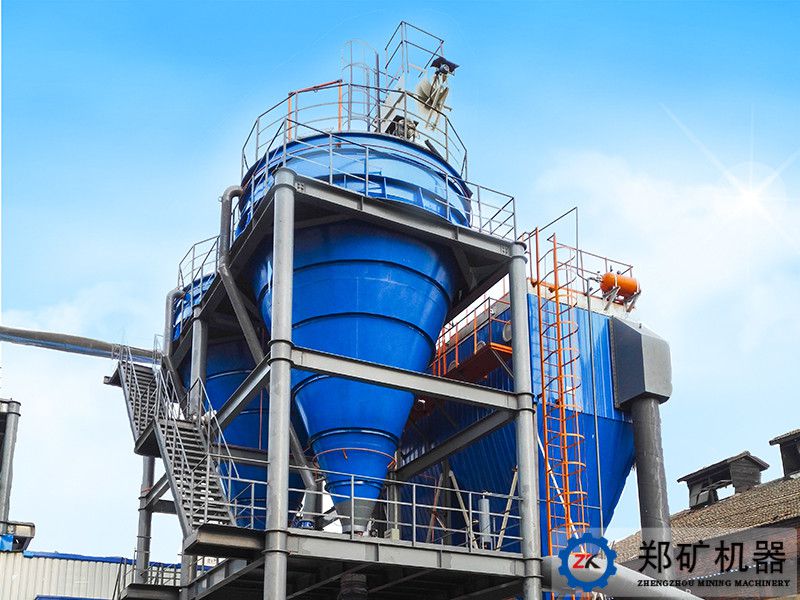

部分客户现场图片


技术参数

XFCC旋风除尘器—入口风速(m/s)—风量/(m3/h)

型号121518型号121518型号121518型号121518
XFCC3006708301000XFCC1500170002126025500XFCC800X295001188014260XFCC500X47440928011120
XFCC400118014801780XFCC2000300003780045300XFCC1000X2159802000024000XFCC600X4106801336016000
XFCC500186023202780XFCC2500473005900070900XFCC1200X2232002920035000XFCC700X4145201816021760
XFCC600267033404000XFCC300X2134016602000XFCC1500X2340004252051000XFCC800X4190002376028520
XFCC700363045405440XFCC400X2236029603560XFCC2000X2600007560090600XFCC1000X4319604000048000
XFCC800475059407130XFCC500X2372046405560XFCC2500X294600118000141800XFCC1200X4464005840070000
XFCC100079901000012000XFCC600X2534066808000XFCC300X4268033204000XFCC1500X46800085040102000
XFCC1200116001460017500XFCC700X27260908010880XFCC400X4472059207120XFCC2500X4189200236000283600
如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系!156 1762 9962感谢您的到访!
