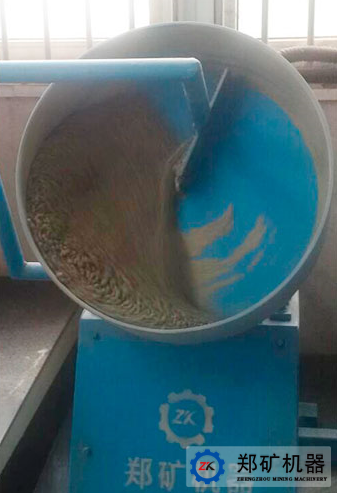

ZKL小型制粒机(制粒锅)

ZKL小型制粒机(制粒锅)

型号:ZKL-22—ZKZL-42
产能:2t/h-18t/h
适用物料:铝矾土,煤粉、石灰石、煤矸石、粘土

应用范围:主要应用于石油压裂支撑剂(陶粒砂)生产,也可应用于煤粉、石灰石、煤矸石、粘土等粉状、粒状、小块物料制粒。

突出优势

ZKL系列制粒机俗称制粒锅,是利用铝矾土为原料的制粒设备,是生产石油压裂支撑剂陶粒的关键设备。

1、成球率高,且成品料球粒度均匀、强度高
2、采用变频调速电机,便于根据工艺需要调整转速
3、机架的配合面利用大型镗铣床一次加工成型,保证了设备的装配精度要求,提高了整机的运行稳定性
4、特殊定制的减速器,保证在倾斜状态下,减速器的各个轴承都能均衡、充分的润滑,可显著的提高其使用寿命
5、对整机布局以及造粒锅进行了结构优化,使粉尘污染大幅减小,操作、维护也更为便捷
6、原料适应性强,生产效率高,产品质量稳定

工作原理

ZKL制粒机原理为物料在筒体内滚动,细小的水滴不断洒在物料上,物料颗粒遇到水滴迅速吸附浸润,颗粒表面形成一层极薄的水膜,并在滚动中吸附物料。由于连续加水、加料和在盘内不断滚动,母球表面的水膜也不断吸料吸水,如此周而复始母球逐渐形成料球。同时,由于滚动时的机械作用,料球的密实性也逐步增加,使料球产生一定的机械强度,直至形成符合要求的生料球。


结构组成


1、主机装置采用两点支撑,一端为回转支承轴承,一端为过桥装置,具有结构紧凑、阻力小、维护方便等特点;

2、采用电机-联轴器-减速机-联轴器-过桥装置连接的传动结构形式,直接驱动造粒锅,传动效率更高、噪音更低。

3、机架采用优质碳钢一体式焊接,经镗铣床一次性加工出电机、减速机、过桥装置、主机装置的结合面,使工艺装配精度更高、设备运行更平稳。

技术参数

型号Type

容积
Volum(m³)

产量
Capacity(t/h)

转速
Speed(r/min)

功率
Power(kW)

重量
Weight(t)

ZKL22

2

1-2

24

15

3.9

ZKL24

3

2-3

20

22

5.2

ZKL30

7

5-6

18

45

12.1

ZKL32

10

6-8

16

55

14.5

ZKL35

13

8-10

16

75

17.5

ZKL36

14

10-12

16

75

19.6

ZKL40

18

11-14

14

110

23.8

ZKL42

22

14-18

14

132

29.4

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系!156 1762 9962感谢您的到访!
