ZM系列单机脉冲除尘器

ZM系列单机脉冲除尘器

     ZM系列单机脉冲除尘器是我公司消化吸收国内外同类产品,经优化设计改进的小型袋式除尘器。其采用脉冲喷吹的清灰方式,具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。

处理风量:700m³/h—21600m³/h

型号:ZM-16—ZM-200

应用范围:可广泛应用于冶金、建材、机械、化工、矿山等行业中的非纤维性工业粉尘的除尘净化与物料回收。


突出优势

     本公司ZM系列单机脉冲除尘器根据滤袋数量可分为九个型号,处理风量700m3/h—21600m3/h,出口气体浓度低于30mg/m3,满足环保排放标准,收尘器阻力小,效率高。

1、占用空间小、噪声低、整机结构紧凑、投资低;更换滤袋在机外处进行,简便快捷、便于维护

2、由电子信号直接启动电磁阀实现喷吹,瞬时喷吹气量大,喷吹效果好;

3、采用涤纶针刺毡滤袋,除尘效率高、滤袋寿命长、排放浓度低;

4、箱体采用折弯板件焊接而成,在具有高的刚度和可靠性的同时,整机外形整齐、美观。


工作原理

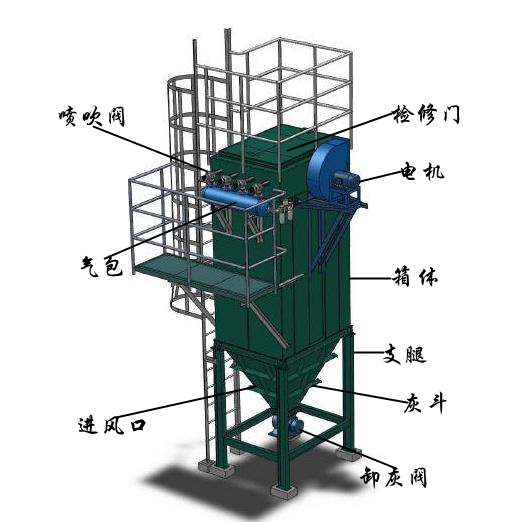

     工作时含尘气体由灰斗(或下部敞开式法兰)进入过滤室,较粗颗粒直接落入灰斗(或灰仓),含尘气体经滤袋过滤,粉尘阻留于滤袋外表面,净气经袋口到净气室,由风机排入大气。



技术参数
型号ZM-16ZM-32ZM-48ZM-64ZM-80ZM-96ZM-112ZM-150ZM-200
处理风量(m3/h)700-10001500-21002100-32002900-43004000-60005200-70006000-90009000-1620012000-21600
总过滤面积(㎡)12243648607284150200
过滤风速   (m/min)1.00-1.501.00-1.501.00-1.501.00-1.501.10-1.701.20-1.701.20-1.801.0-1.81.0-1.8
滤袋总数   ( 条 )163248648096112150200
入口气体温度   ( ℃)≤120
设备阻力   (Pa)≤1200
入口粉尘浓度   (g/m3)<200
出口排放浓度   (mg/m3)≤30
清灰压缩空气压力(MPa)0.5-0.7
耗气量(m3/min)0.060.10.140.20.240.290.340.50.65
承受负压   (Pa)5000
脉冲阀数量   ( 个 )44681012141520
风机用电机功率(kW)1.11.5335.55.57.5
重量 (Kg)A   型 ( 带灰斗 )112014801780203025903080352037504060
B 型(不带灰斗)100013401610183023602790316032603360
外形尺寸A   型 ( 带灰斗 )1440x400   x43101440x760   x43101440x1120   x43101440x1460   x43801440x1820   x45801440x2160   x47301440x2520   x49603870x2840   x76504670x2840   x7650
B 型(不带灰斗)1440x400   x25001440x760   x25001440x1120   x25001440x1460   x25001440x1820   x25001440x2160   x25001440x2520   x25003870x2840   x42304670x2840   x4230


如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008373感谢您的到访!
