盘式成球机

盘式成球机

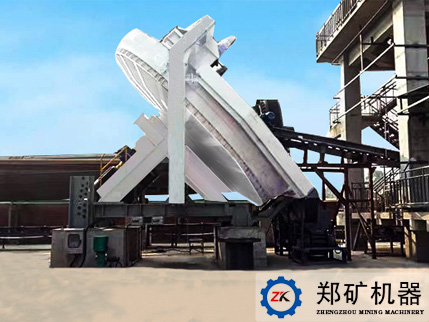

    我公司生产的盘式成球机分为无动力刮刀盘式成球机(PQW)和动力刮刀盘式成球机(PQ)两种。两种形式的成球机都具有结构简单、操做方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构,盘底采用多条辐射钢板加强,坚固耐用;减速机与电动机采用柔性皮带传动,启动平稳,减少了设备冲击力,提高了设备使用寿命。

型号:PQ10-PQ42  PQ10W-PQ42W

适用物料:粉煤灰、污泥、黏土、矿渣、粉料等

应用范围:主要用于水泥工业,铁工业和化肥工业。


突出优势

    本公司的盘式成球机其成球盘直径在1m-4.2m,成球盘倾角35-55°,转速7-25(r/min),配套电机功率5.5KW-30KW。分为有动力刮刀和无动力刮刀两个系列,每个系列有8个产品,可满足多种生产制粒需求。

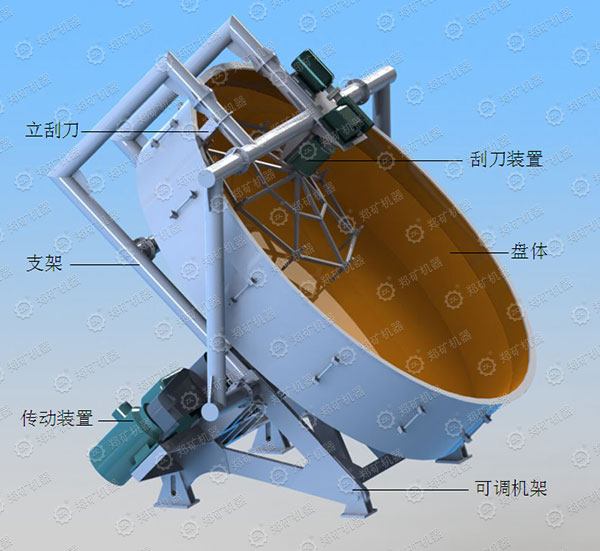

1、成球盘倾角调整便捷、结构新颖、重量轻、高度低,工艺布置灵活方便。

2、成球盘由盘体和盘节组成,盘节可沿盘体上下调节,且盘节端部为边法兰,保证料球出盘时不被拉伤、撕裂。

3、机架焊接完毕、消除应力后,其配合面在镗铣床上一次加工成型,保证整机装配精度更高、运转更平稳。

4、由无动力组合刮刀及清角刮刀组成的刮刀装置,在清底、清边的同时,与优化过的成球盘配套使用后,使成球效果更好,合格料球达90%以上。


工作原理

            生料粉被制成粒度均匀的球核,然后送进成球盘中,球核进入成球盘后在盘内受离心力、摩擦力和重力的作用,沿抛物线运动,并在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性和可塑性,球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动,然后随着倾斜盘体的转动从盘的边部排出盘外。




技术参数
盘式成球机无动力刮刀型技术参数表









型号成球盘功率(kW)
盘径(mm)盘高(mm)倾角(°)转速(r/min)
PQ10W100025035-55254.5
PQ16W160030035-55194.5
PQ22W220050035-551415
PQ25W250050035-5514.2515
PQ28W280064035-5511.8118.5
PQ32W320064040-509.0622
PQ36W360070040-50822
PQ42W420080040-50730







盘式成球机动力刮刀型技术参数表









型号成球盘主功率(kW)重量(t)
盘径(mm)盘高(mm)倾角(°)转速(r/min)
PQ10100025035-55254.51.8
PQ16160030035-55194.52.7
PQ22220050035-5514153.9
PQ25250050035-5514.25155.2
PQ28280064035-5511.8118.55.7
PQ32320064040-509.06227.3
PQ36360070040-508228.6
PQ42420080040-5073011.2


如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008373感谢您的到访!
